Схемы оборудования

Схемы оборудования — визуальный конструктор, в котором вы наглядно показываете, как связано оборудование: какой сервер в какой коммутатор включён, что от какого щита запитано, как идут сигнальные цепи. Это вспомогательный слой поверх учёта: он не нагружает карточки ТМЦ и не меняет основной учёт — только рисует картину.

Открывается из бокового меню: раздел «Активы» → «Схемы оборудования». Особенно полезно для IT, телекома и промышленных объектов — серверные, СКС, электрика, АСУ ТП.

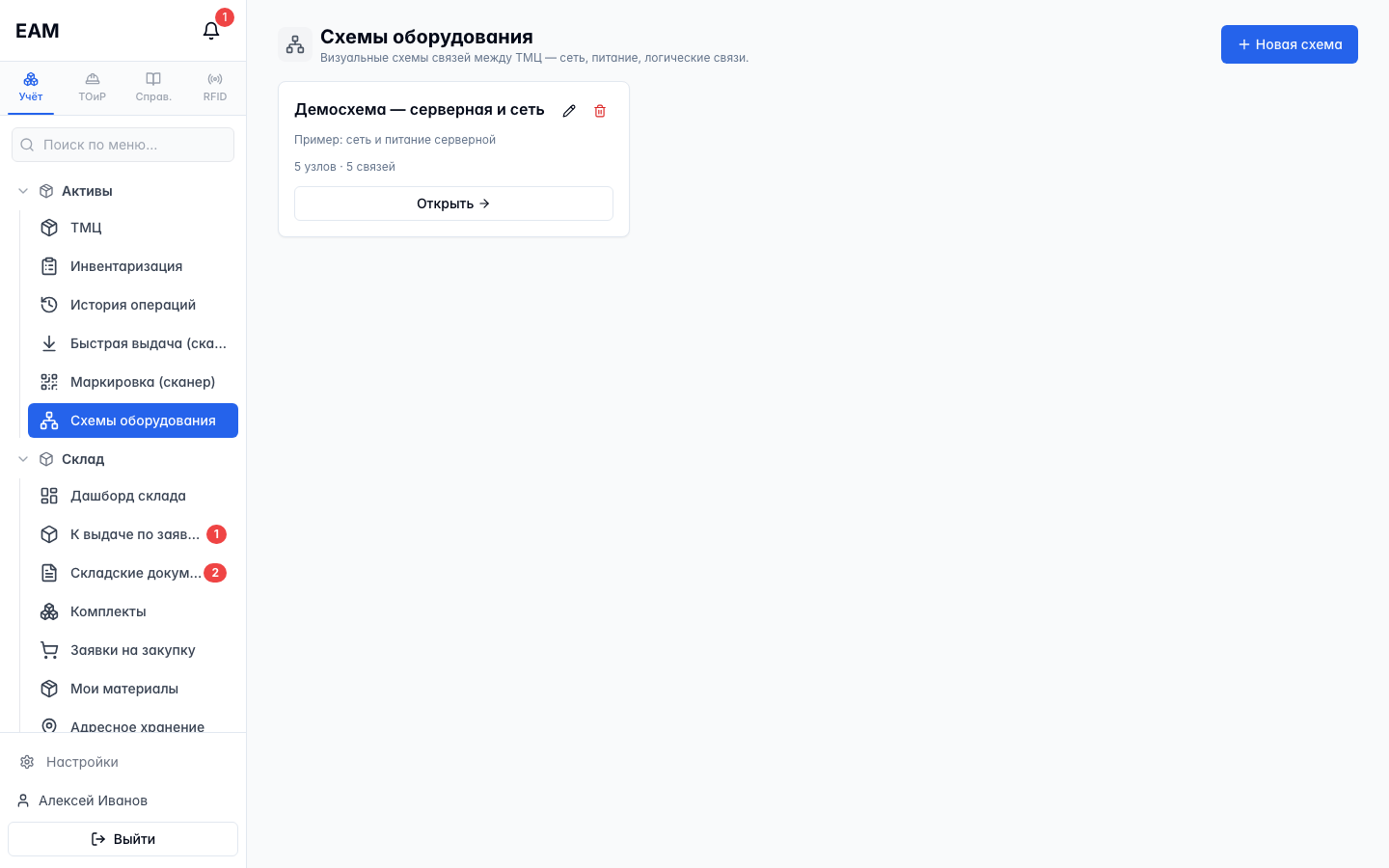

Список схем

На странице — все схемы организации. Каждая карточка показывает название, описание и количество узлов и связей. Схем может быть сколько угодно — например, отдельно «Серверная», «Электрика цеха», «Сеть офиса».

+ Новая схема — создать схему (имя и описание)
Открыть — перейти в редактор-холст
карандаш / корзина — переименовать или удалить

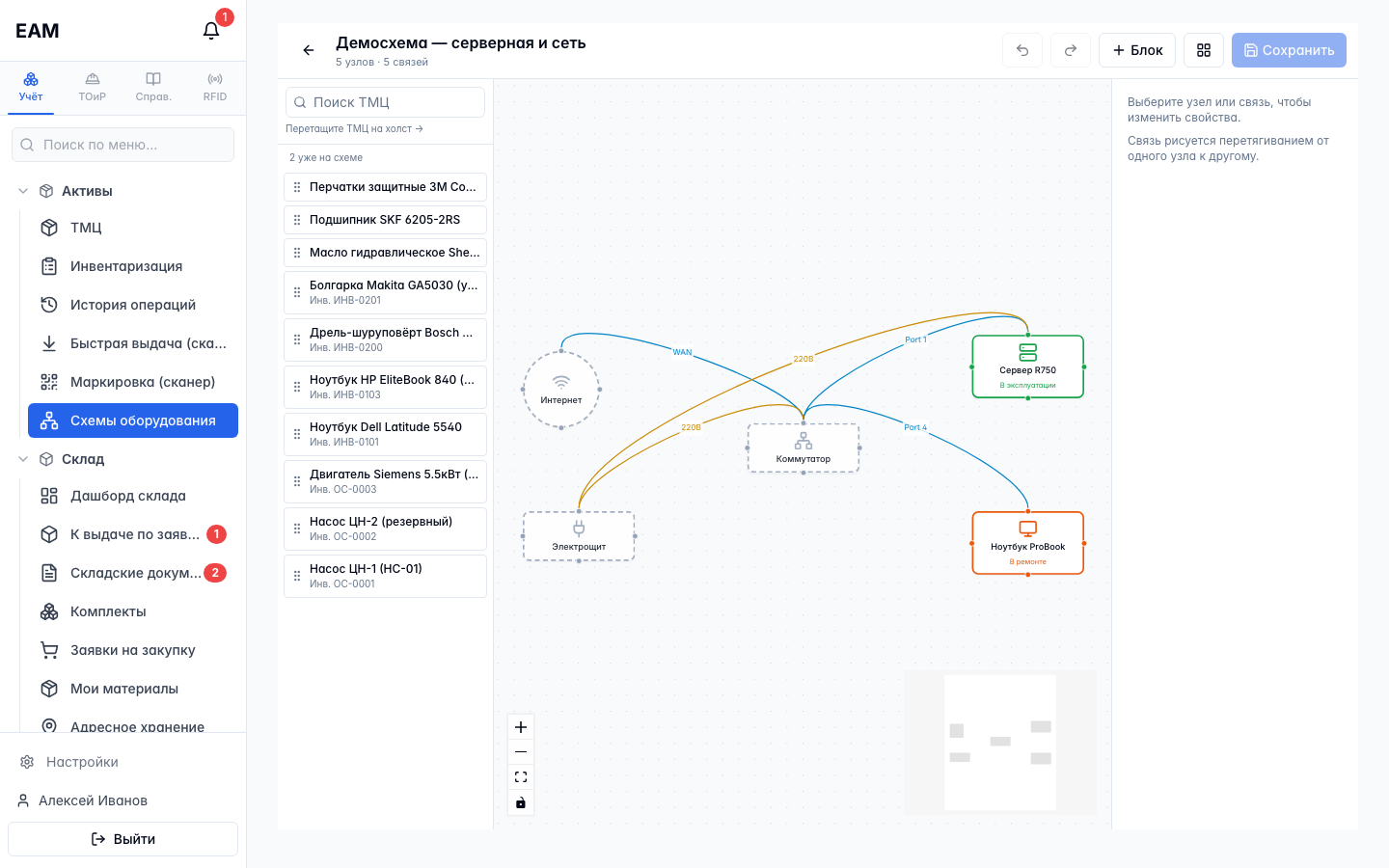

Редактор схемы

Двухпанельный экран: слева — палитра ТМЦ, по центру — холст, справа — инспектор свойств выбранного элемента.

Добавление узлов

На холст можно добавлять узлы двух видов:

Из ТМЦ — найдите актив в палитре слева (поиск по названию или инв. номеру) и перетащите его на холст. Узел будет привязан к этому ТМЦ. Уже размещённые активы из списка слева скрываются, чтобы не добавить дважды.
Свободный блок — кнопка «+ Блок» в панели инструментов. Узел без привязки к учёту — для элементов, которых нет в системе: «Интернет», «Электрощит», зоны, поясняющие надписи.

Рисование связей

Наведите на край узла и протяните линию к другому узлу — появится связь. Тип связи задаётся цветом:

Тип связи	Цвет	Назначение
Сеть	🔵 синий	Ethernet, оптика
Питание	🟡 жёлтый	Электропитание
Логика	🟣 фиолетовый	Логические связи (VLAN, маршрутизация)
Сигнал	🟢 зелёный	Сигнальные цепи
Другое	⚪ серый	Прочее

Панель инструментов

↶ Отмена / ↷ Вернуть — откат и повтор любого действия (или Ctrl+Z / Ctrl+Shift+Z)
+ Блок — добавить свободный узел
Авто-раскладка — автоматически расставить узлы слева направо
Сохранить — записать сразу и подтянуть актуальные статусы ТМЦ

Инспектор: свойства узла и связи

Кликните по узлу или связи — справа откроется панель свойств. Изменения применяются сразу.

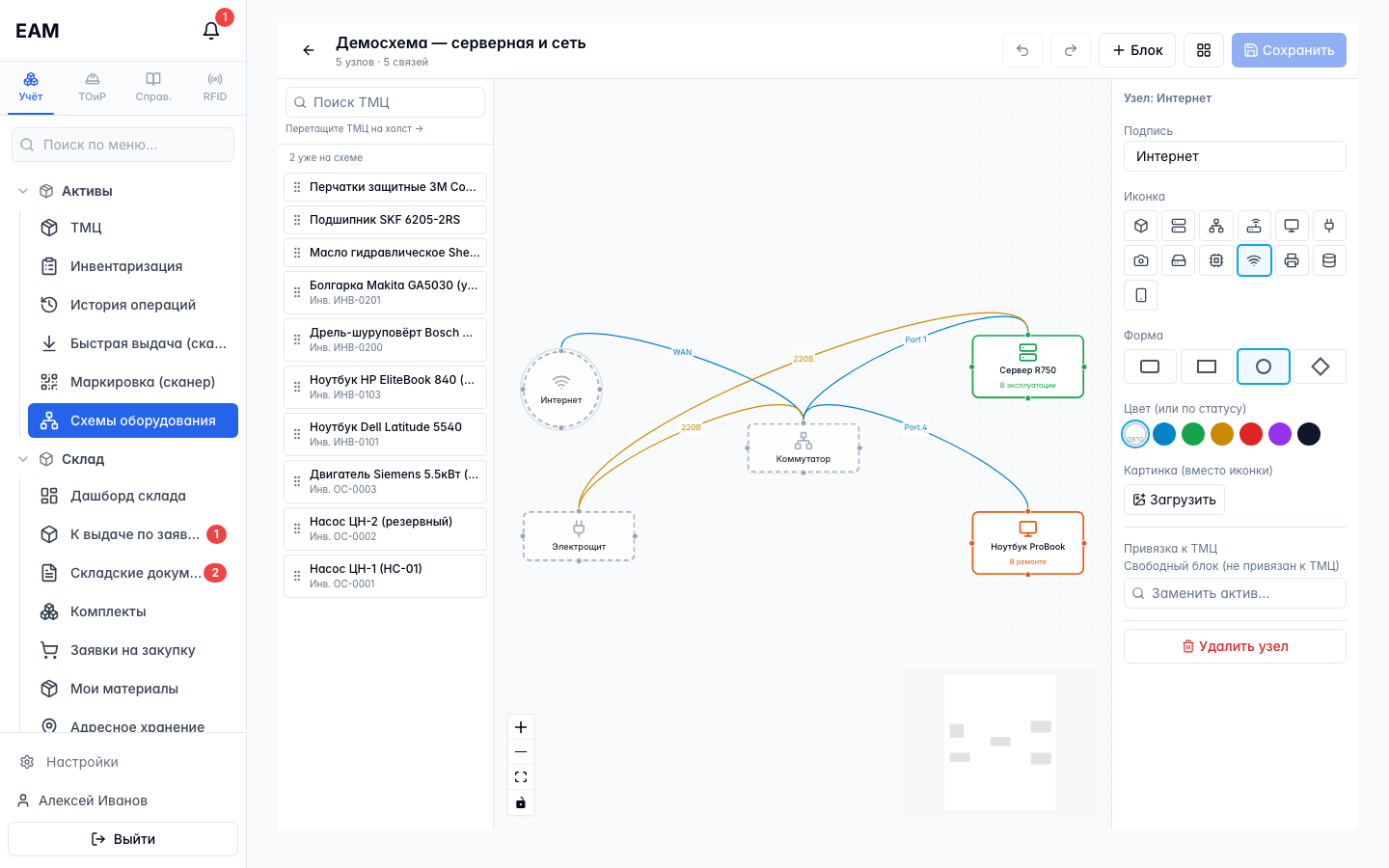

Инспектор свойств узла — Справа: подпись, иконка, форма, цвет, загрузка картинки и привязка к ТМЦ

Для узла:

Подпись — своя надпись на узле
Иконка — набор значков (сервер, ПК, коммутатор, роутер, розетка, камера и др.)
Форма — скруглённый, прямоугольник, круг или ромб
Цвет — вручную или «авто» (по статусу ТМЦ)
Картинка — загрузить своё изображение вместо иконки
Привязка к ТМЦ — заменить актив в узле или открыть его карточку

Для связи: тип (сеть / питание / …), метка (порт, номер) и цвет.

Статусы узлов

У узлов, привязанных к ТМЦ, цвет рамки и подпись отражают живой статус актива из учёта — видно, что работает, что в ремонте, а что на складе.

Статус ТМЦ	Цвет узла
В работе / В эксплуатации / Установлен	🟢 зелёный
В ремонте	🟠 оранжевый
Не работает	🔴 красный
На складе / Резерв	⚪ серый / синий
У контрагента	🟣 фиолетовый
Списан / Утерян	⚫ серый

Свободные блоки (без привязки к ТМЦ) рисуются нейтрально-серым пунктиром.

ℹ️К сведению

Схема не разваливается при списании. Узел мягко привязан к ТМЦ. Если актив списали, заменили или удалили — узел и все его связи остаются на месте. Удалённый актив показывается как свободный блок, а начинку узла можно поменять в инспекторе («Заменить актив») — вся проводка сохранится.

Автосохранение

Схема сохраняется автоматически через 1.5 секунды после последнего изменения. Состояние показано вверху у названия: «не сохранено» (есть правки) → «сохранение…» → «сохранено». Жать ничего специально не нужно.
